stretch across in the sky

どうも,橋梁趣味者のまるさです.

この記事はまるさのぼっちアドベントカレンダー6日目の記事です.


大型橋特集4回目です!!!


今回はアーチ橋の話です.今回が大型橋特集の最後になります.

なんか形式そのものの説明も含んじゃうので長くなりがちですね・・・







アーチ橋ってなんだ

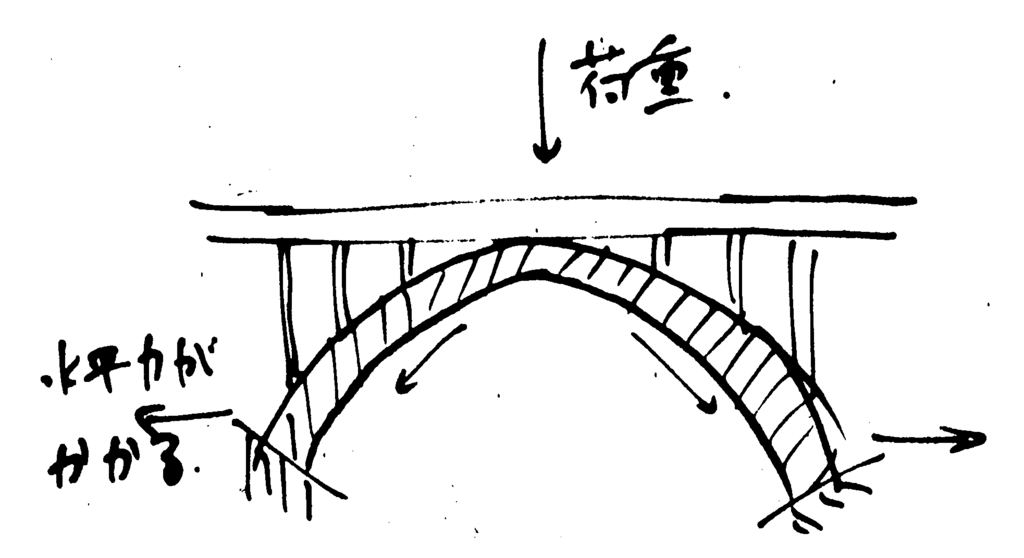

アーチ橋は,アーチが垂直な荷重を圧縮力に変換して主桁を支える形式です.


f:id:maruuusa83:20171205231617p:plain:w450
荷重はアーチの圧縮力となり,水平方向の力として地盤で受ける


上図の形式は上路式と呼ばれ,主に古い石橋やアーチ式の長大橋で見られる形です.

上路式があるということは,中路式や下路式のアーチ橋もあります.


f:id:maruuusa83:20171205231633p:plain:w350

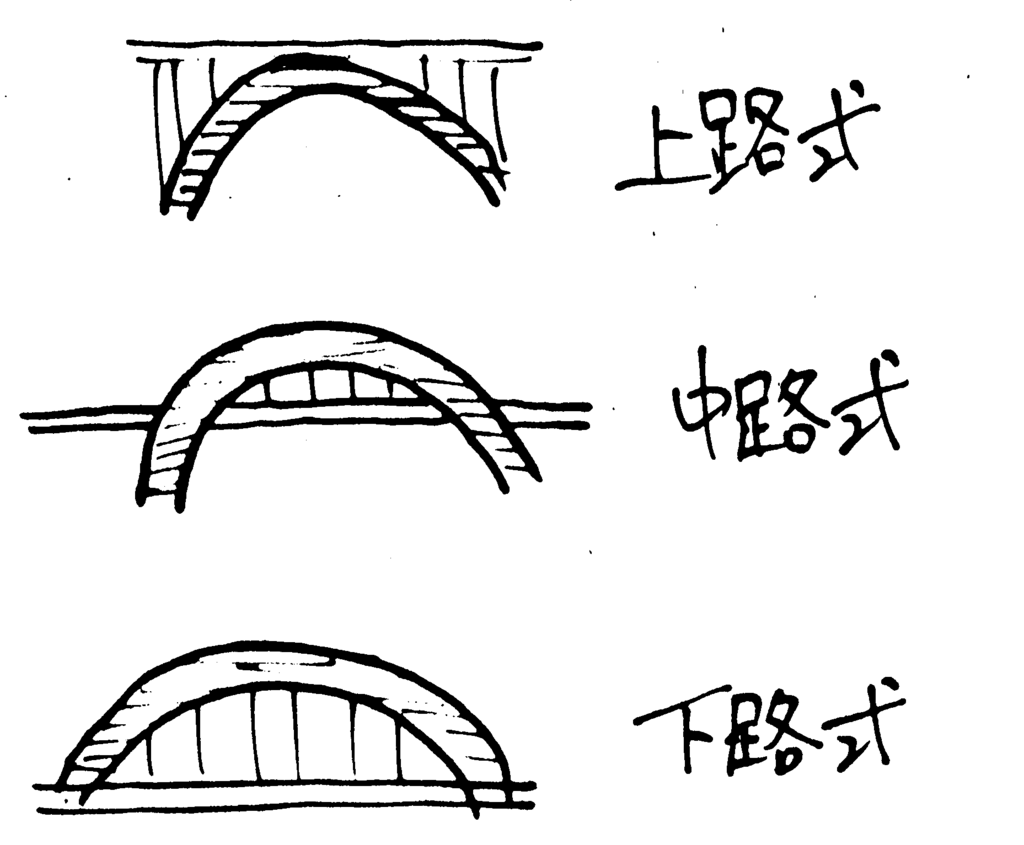

アーチ橋の形式


一番よく見るのは下路式ではないでしょうか.他の形式だと道路と高さを合わせるのが難しいことが多いため,通常街で見かけるのはこの形式になるわけです.

上路式や中路式は,地面とのクリアランスを確保する必要がある場合などに用いられます.


今回は紹介しませんが,石橋も結構面白いんですよね・・・

現代だともう石橋の技術は使われないのでは?というような気もしますがそんなことはなくて,石工の技術というのは現代でもアチコチで使われていたり・・・


話が長くなりそうなのではやく事例研究しよ







沖縄北部の観光名所の名アーチ

最初は,沖縄県北部,本部半島と屋我地島を接続するアーチスパン210mのワルミ大橋を紹介します.


f:id:maruuusa83:20171205233448p:plain:w480

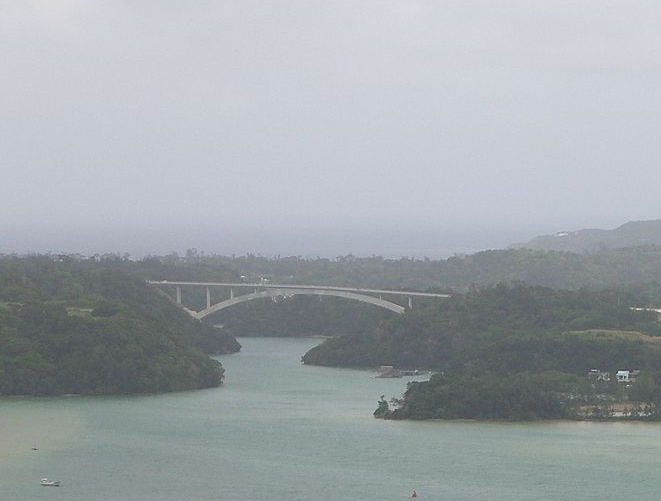

ワルミ大橋



「ワルミ」とは,沖縄の言葉で「割れ目」という意味(たぶん)です.

その名の通り両側が崖になった海峡で,これを中間橋脚なしに渡す必要があったわけです.

そこで,上路式アーチが選定されました.

高い位置にあるために大変景色が良く,リカリカワルミという施設には展望台もあったりします.

f:id:maruuusa83:20171206000507j:plain:w350
スマホに残ってたリカリカワルミからの景色


くわえて,必要なアーチの規模に対して幅員が10mと小さいために,曲げモーメントに対するアーチ自身の抵抗力を大きくとる必要がありました.

このような事情から,合成鋼管アーチ巻立工法という工法がとられ,この工法による橋の中で国内最長のスパンを誇る橋となります.


f:id:maruuusa83:20171205234826p:plain:w350

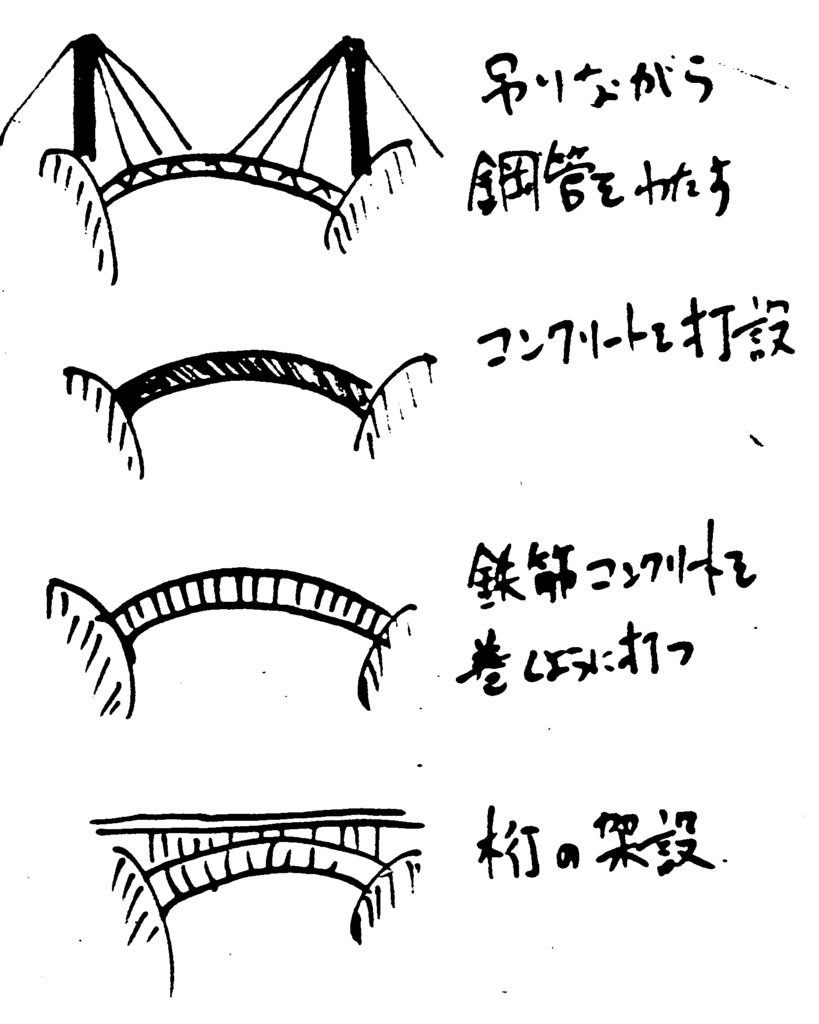

合成鋼管アーチ巻立工法の概要*1


最初の鋼管の架設は左右の岸から片持ちで張り出すように架設されます.

たしか最初この工法の論文を読んだ日,興奮しすぎて鋼管架設の現場を見学に行く夢を見ました(?)

確かに,常に桁下が自由に使えるとは限らず,施工にもいろいろな工夫があって興味深いなあと・・・







日本最大のアーチ橋

テンポよくもう一本だけ紹介します!

日本で一番長いアーチ橋であるのが新木津川大橋です.


f:id:maruuusa83:20171206001210j:plain:w480

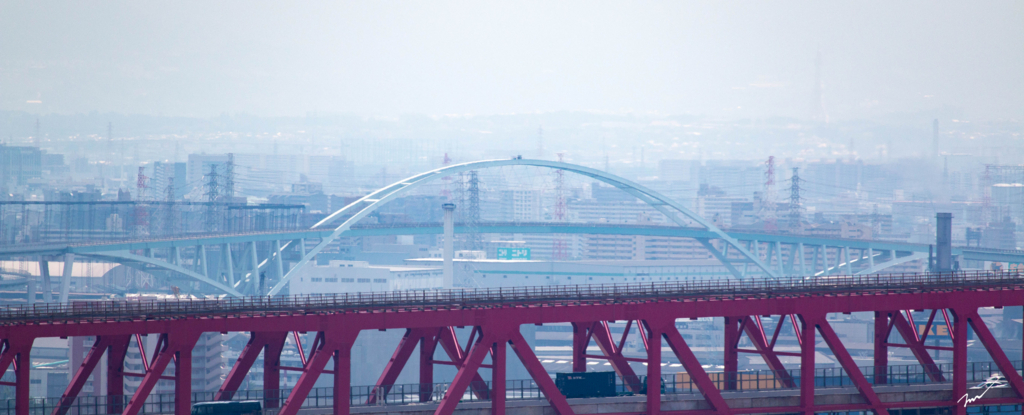

新木津川大橋(手前は港大橋)


港大橋の取材に行ったときについでに撮影してた写真がありましたw

中央スパンが400m以上もある長大アーチ橋です.

この橋は,桁下を国際貨物の大型コンテナ船が通過するために,非常に大きなクリアランスを確保する必要があったためにこのような構造をとっています.

この橋では,水平力を支える地盤を用意する代わりに,反対向きの水平力を作るアーチを左右に設置することで水平力を受け止める「バランスドアーチ」という形式をとります.


f:id:maruuusa83:20171206001953p:plain:w400

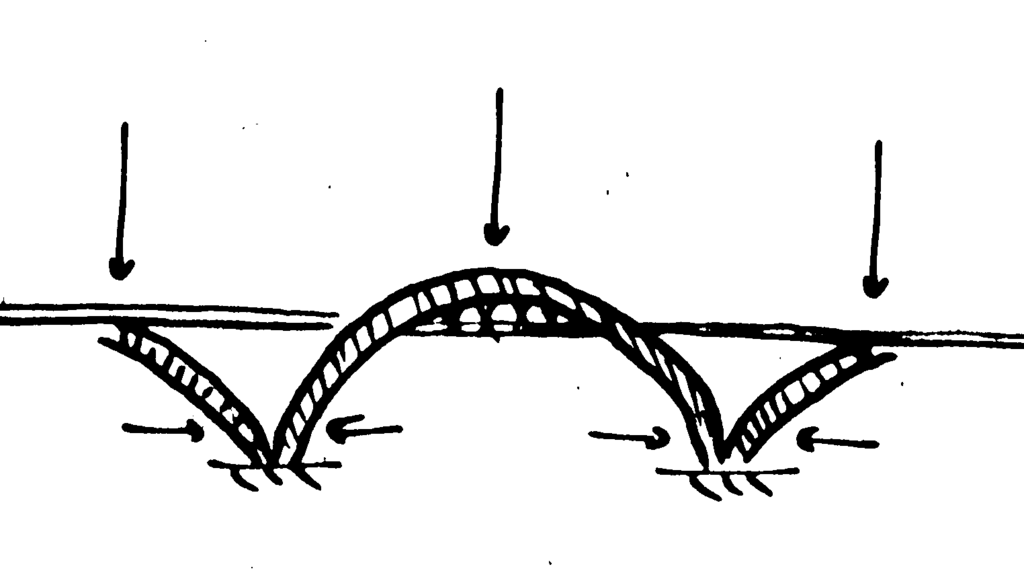

水平力をぶつけて打ち消すバランスドアーチ


個人的なアーチ橋の萌えポイントは,いかにテクニカルに力を受け止めているかというところにあります.

初日の記事で紹介した橋たちもこのような観点でアツい橋たちでした・・・







紹介したい橋が多すぎる・・・

アーチ橋も斜張橋と同じかそれ以上によく見かける橋です.

都内だと中央線でもよく見かけます.四ツ谷駅の上にある薄いアーチがキュンキュンします.


また,上路や中路のアーチは結構テクが効いてて味がよく染みた橋だったりすることが多いです.

どう水平力を受け止めているのか観察するためにうろうろしがち.

楽しい・・・




話が長くなる前に

今回はこの辺で ノ


まるさ

*1:梶川ほか, "合成アーチ巻立て工法によるワルミ大橋の施工," プレストレストコンクリート技術協会, 第18回シンポジウム論文集, 2009.

新湊大橋物語

どうも,橋梁趣味者のまるさです.

この記事はまるさのぼっちアドベントカレンダー5日目の記事です.


大型橋特集3回目です.どんどんいきます.


今回は斜張橋の話です!!!







斜張橋ってなんだ

斜張橋は,主塔から斜めに張ったケーブルで主桁を吊り下げる形式です.

ときどき斜張橋を指して「吊橋だ」という人がいますが,よく見ると随分違います.


f:id:maruuusa83:20171201114348p:plain:w450
斜張橋と吊橋の違い


図の通り,多くの場合主塔の両側で吊るために,吊橋と違って主塔に対して死荷重による曲げモーメントが発生しません.

ですから,アンカレイジのような荷重を支えるための構造を持っていません.


色んな所で見られる形式ですが,関東近郊であれば横浜ベイブリッジが大変有名ですね.


f:id:maruuusa83:20171201115132j:plain:w450
横浜ベイブリッジ by DeepSkyBlue CC-BY-SA 3.0


びゃーっとケーブルが出てるの,可愛いですよね.

このケーブルのびゃーっ具合にもいろいろあって,およそ3種類に分類*1されます.


f:id:maruuusa83:20171201115940p:plain:w350
ケーブルの延ばし方とその名称


桁に対するケーブルの角度が大きいほど桁のたわみ剛性が大きくなるので,放射型やファン型のように主塔の上に寄せる形式がしばしば採用されます.

じゃハープ型はどうなんだ.

橋フォルダを漁ってたらいつだったかはるか遠くに橋があって喜んで撮った写真がありました.


f:id:maruuusa83:20171201122226j:plain:w450

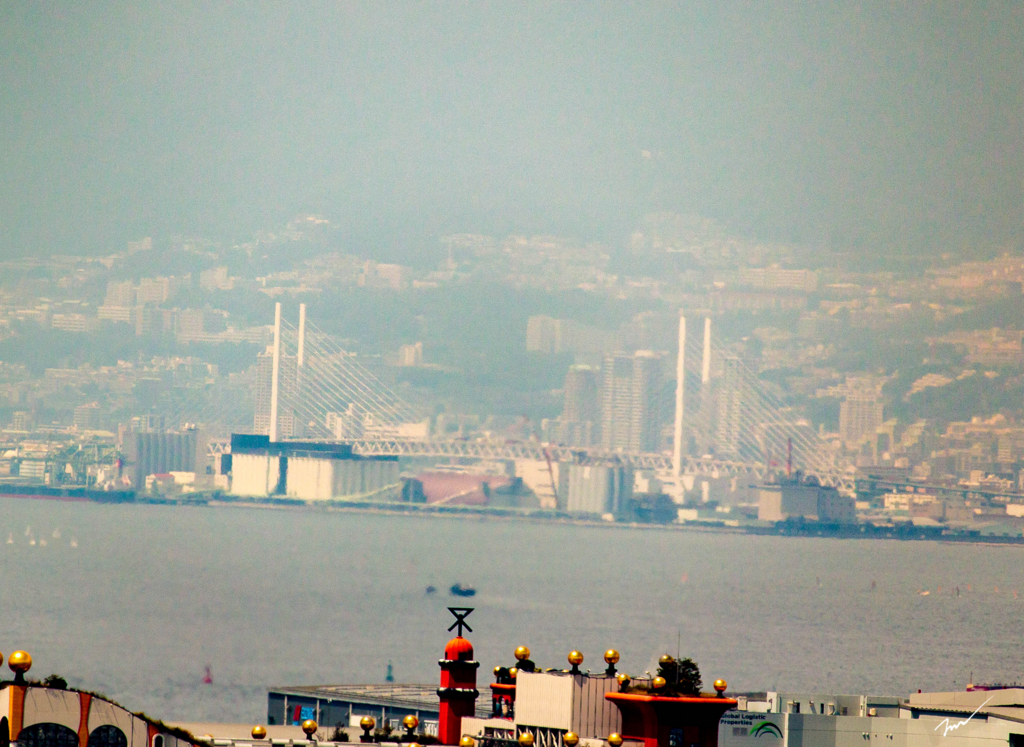

神戸大橋


めっちゃ遠い*2ですがwこれは東神戸大橋ですね.

これは485mという大きな中央径間長を持つダブルデッキ橋で,大変素晴らしい長大橋であります.

ハープ型の利点は,その美しさもありますが,桁方向の剛性の高くなる性質にもあります.

長大橋はその死荷重の大きさから耐震性能も求められるのですが,東神戸大橋はその戦略として主桁と主塔を結合しない絶縁構造をとっています.

桁方向に揺れると主塔の弱い方向への曲げモーメントが発生しますから,ハープ型にすることで危険な揺れを回避しているんですね.ふむふむ.


初日の記事でもさらっと紹介したMiho Museum Bridgeも斜張橋の一種*3*4です.

「えっこれは!」という大変美しい橋で,斜張橋の景観性のポテンシャルの高さを見せつけてもらえた橋です.


いやぁ,斜張橋もいっぱい事例があって楽しいのでとっても楽しいです.

紹介したい橋が多すぎる・・・

斜張橋のイントロはこのぐらいにして,はやく事例研究しようしよう







山新港の大型斜張橋

今回紹介するのは全長600m,主径間が360mの日本海側最大級の長大橋,新湊大橋


関係ないですけど,富山はカッコいいトラムがたくさん走っていていいですね!

トラムかっこかわいかったのでちょっと紹介させてください


f:id:maruuusa83:20171201230447j:plain:w480
富山駅セントラム


新湊大橋に行くには,富山駅からあいの風とやま鉄道線にゆられ,高岡駅から路面電車万葉線に乗り換えます.


f:id:maruuusa83:20171201230938j:plain:w480
万葉線越ノ潟駅,ドラえもんトラムだった


低床電車ばかり紹介しましたが,帰りはレトロな車両*5で帰りました.

いやあアチコチ路面電車でとってもいい・・・


閑話休題新湊大橋は越ノ潟駅からちょっぴり歩くとすぐにたどり着きます.


f:id:maruuusa83:20171201224843j:plain:w480
新湊大橋


新湊大橋は橋の下にプロムナードが設けられているダブルデッキ構造になっています.

風が強いのでたぶん上のデッキに歩道つくると危なかったんだろうなあ.


f:id:maruuusa83:20171201232259j:plain:w400
あいの風プロムナードのようす


このプロムナードは主桁の下にフレームを吊り下げてデッキにしている*6ので,たぶん構造的な寄与はないはずです.

なんかちゃんと写真残ってる橋紹介できたの初めてな気がする・・・



渦励振とその対策

主桁架設の後,新湊大橋ではたわみ振動が観測されました.

この振動は技術検討委員会で渦励振とよばれる振動であると判断されています*7

前回紹介した初代Tacoma Narrows Bridgeでも,崩壊原因のねじれフラッター発生の直前の大きな上下振が同じ渦励振だそうです*8

「想定より大きい揺れだけど構造的には平気,でも不安になるといけないから対策するよ!」というところで対策が講じられることになります.


こういうのってどんな感じで対策するのかなーってことで調べてみました.

*9の論文では,「フラップ」「フラップ+桁下導流板」「TMD」の解決方法が提案されていました.

てっきり構造の強化とかしなきゃならないのかなあとか思っていたのですが,最終的には空気力学的な対策であるところのフラップ案が採用される*10ことになります.


f:id:maruuusa83:20171202002614p:plain:w210
フラップは桁の上部に取り付けられる


実際の図面とか見てみると「えっこんなんでいいのんか!」とか思っちゃうくらいアッサリとした解決手法です.

いやー,エレガントだ.


箱桁の長大橋とかだと,ひょっとすると他にもフラップのついた橋がみられるかもしれません.







斜張橋はいいぞ

斜張橋は数多く見かける橋でありながら,それぞれ意匠を凝らされたいい橋であることが多くて良い形式です.

よく見かける形式ですが,軟構造の長大橋となると地震対策や風対策など多数の振動対策が必要になってくるわけですね.

同じスケールの橋でも,吊橋と斜張橋でどう対策を施しているのか見比べるのはとても楽しいものです.たのしい.


今回紹介した新湊大橋は施工中に問題が発覚して新たな対策を~みたいなストーリーだったので,論文漁りがとても捗って楽しいものでした.

うーん,土木の人たちって本当にすげえなあ.




というわけで

今回はこの辺で ノ


まるさ

*1:土木学会鋼構造委員会鋼構造進歩調査委員会, "鋼斜張橋-技術とその変遷 1.概要," 土木学会, 鋼構造シリーズ5, 1990.

*2:しらべてみたら14.2km離れたところから撮影してました

*3:正確には斜張橋と特殊なトラス橋が径間中で連続している

*4:というかこの橋だけで記事書きたい

*5:デ7000かな

*6:宮沢ほか, "新湊大橋(PC上部工)の施工," プレストレストコンクリート技術協会, 第19回シンポジウム論文集, 2010.

*7:渡邉ほか, "伏木富山港(新湊地区)臨港道路東西線新湊大橋)の耐風対策について," 北陸事業整備局, 平成25年度事業研究発表会, 2013

*8:米田ほか,"旧タコマナローズ橋のねじれフラッター特性に関する解析的考察," 土木学会, 土木学会論文集, No.752, I-66, pp89-104, 2004.

*9:由井ほか, "新湊大橋の鋼桁耐風対策について," 沿岸技術研究センター論文集, No.13, 2013.

*10:森越ほか, "伏木富山港(新湊地区)臨港道路東西線新湊大橋)の耐風対策について," 土木学会新潟会, 第31回土木学会関東支部新潟会研究調査発表会, I-214, 2013.

失われた橋から求めて

どうも,橋梁趣味者のまるさです.

この記事はまるさのぼっちアドベントカレンダー4日目の記事です.


大型橋特集2回目です.


今回は吊橋の話です.







吊橋ってなんだ

吊橋は,主ケーブルで桁を吊り下げて支える形式の橋です.


f:id:maruuusa83:20170729081506p:plain
シンプルな吊橋の例


主塔だけではメインケーブルを支えることはできないので,アンカレイジと呼ばれる巨大なおもりで支えています.


f:id:maruuusa83:20171126215354p:plain:w400
明石海峡大橋のアンカレイジ by Google, DigitalGlobe, ZENRIN


アンカレイジってすごい良いですよね,あーキミがこの橋を支えてるんだなあって,ふんふん・・・

ちなみに,地盤が強固な場所ではアンカレイジを使わず地盤に直接アンカを打ち込んで支えとする場合もあります.




吊橋というと山奥に掛かってるボロボロの橋みたいなイメージかもしれないですが,レインボーブリッジをはじめ,明石海峡大橋や南備讃瀬戸大橋などなど,1000mを超える大きなスパンを持つ橋はほとんどこの形式です(ひょっとすると全部?).


長大橋ではアンカレイジを側塔として,主塔-側塔間にも橋を吊り下げることがあります.これが3径間吊橋ですね・・・!

主径間の両端にヒンジを設けて単純桁にしたものが一般的で,これが2ヒンジ吊橋と呼ばれるわけです.ヒンジを設けると主径間-側径間の間に折れ角が生じるため,鉄道を通す場合などは連続桁にする場合もあるようです.


f:id:maruuusa83:20171126231156p:plain:w400
単純桁の場合と連続桁の場合


そして補剛桁にトラス構造を用いた場合,補剛トラス吊橋と呼ばれます.他にも箱桁を用いる場合もあります.


だいぶ吊橋のことがわかってきた(わからない)







"近代吊橋の原点"

まずはじめに紹介するのはアメリカはニューヨークのBrooklyn Bridgeです.


f:id:maruuusa83:20171126220636j:plain:w500
Brooklyn Bridge by Postdlf CC-BY-SA 3.0


Brooklyn Bridge以前のワイヤケーブルの吊橋では,「より線ケーブル」をメインケーブルにすることが一般的でした.

しかしながら径間が伸びるとメインケーブルも長く重くなり,渡すことが困難になってくるわけです.


そこで,Brooklyn Bridgeの設計者であって近代吊橋史上最も高名*1なJohn Roeblingは,より合わせる前の素線をそのまま渡して,最後にそのまま束ねてしまう「平行線ケーブル」による吊橋を確立させます.

より線ケーブルはより合わせによって強度低下がおこります*1

このため平行線ケーブルによる長大橋建設ははこれ以降主流の手法となっていきます.







たわみ理論による長大橋の経済化とその危険性

径間が長大となる場合,ケーブルのたわみによる影響が無視できなくなり,これを考慮した「たわみ理論」をRitterやMelanが発表しました*2

補剛桁の曲げモーメントM(x)は次の式で与えられます.


  • 弾性理論 : M(x) = M_0(x) - H_p y(x)
  • たわみ理論 : M(x) = M_0(x) - H_p y(x) - (H_w + H_p) \eta (x)


それまで用いられてきた弾性理論と比較すると, -(H_w + H_p) \eta (x)なる項が追加されています.

詳細は文献(*2)に譲るとして,この項の意味は「活荷重pと死荷重wによる水平張力H_p, H_wの和と活荷重によるたわみ\eta (x)の積だけ補剛桁の曲げモーメントを減らすことができる」という感じになります.

つまるところ,今まで活荷重増えると桁への負荷増える気がしてたけどケーブルがたわむから案外何とかなる(桁への曲げモーメントは活荷重に比例しない)ということを指摘したというわけです.

すごい(こなみ)




1909年,この理論をLeon MoiseiffがManhattan Bridgeの設計に採用してから,現在でも設計計算の手法としてよく用いられているそうです*2.


この後の1940年,Moiseiffによる設計のTacoma Narrows Bridgeが竣工します.


f:id:maruuusa83:20171126224901j:plain:w450
初代Tacoma Narrows Bridge


しかしながら,この橋は竣工後わずか4か月後に風によって崩落することになります.

「揺れやべえ」と思った研究者による映像記録があることから,今日でも設計の失敗事例として大変有名な橋です.

もちろん,みなさん大好き失敗事例データベースにも収録があります.


初代Tacoma Narrows Bridgeの崩落


これは,軽量化によって薄くなった桁による渦の発生が原因だとされています.

桁が薄くなると,次図のように一度桁から空気の剥離が起こりやすくなり,ちょっとしたきっかけで上下交互に渦が発生(自励振動)してしまいます.


f:id:maruuusa83:20171126234347p:plain:w260
渦の発生とねじれ振動


Tacoma Narrows Bridgeではねじり剛性が非常に小さかったために,崩落という結果につながりました.

Tacoma Narrows Bridge以降,補剛桁は風の影響を受けにくくねじり剛性の高いトラス桁や箱桁が採用されることになります*2.







そして全長3.9kmの長大吊橋へ

1998年,明石海峡大橋の供用が開始されます.


f:id:maruuusa83:20171127000215j:plain:w450
明石海峡大橋 by Tysto CC-BY-SA 3.0


この橋の中央径間1990.8mは世界最長であるとしてギネス世界記録に認定されています.

3径間にも関わらず全長は3.9kmにもなり,とてつもない規模の橋となります.


これだけの規模になると,部品一つ一つの許容誤差を大変に小さなものにする必要があります*3

報告の文献は見つけられませんでしたが,主塔の最終的な傾きが28㎜とかなんとかという話も・・・


明石海峡大橋について真面目に紹介し始めるとそれだけで一冊本が書けそうな気がするので詳しくは紹介しませんが,長い歴史の中でのたくさんの発見と失敗,日本の施工技術力が合わさってこその橋なんだなあと・・・

美しいですね・・・







吊橋すげえや

吊橋はそれなりに古くからある形式にも関わらず,径間がキロメートル規模になるとやはり吊橋の形式をとる必要があります.

しかしながらたわみがあって変形が多く,長くなるほど様々な影響を考慮する必要があります.

いやぁ,設計する人も施工する人もマジすげえよなあ・・・

施工の記録もめっちゃ面白いので読むといいですよ,めっちゃいいよ長大橋.


ぜんぜん書き終わる気がしないのでこれくらいにしておこう・・・




というわけで

今回はこの辺で ノ


まるさ

*1:土木学会鋼構造委員会鋼構造進歩調査委員会, "ケーブルを使った合理化橋梁技術へのノウハウ 2.ケーブル系橋梁の構造と設計法," 土木学会, 鋼構造シリーズ16, 2007.

*2:土木学会鋼構造委員会鋼構造進歩調査委員会, "吊橋-技術とその変遷- 2.吊橋の設計," 土木学会, 鋼構造シリーズ8, 1996.

*3:金田ほか, "明石海峡大橋補剛桁の設計・製作・架設 ~本州四国連絡橋公団「神戸・淡路・鳴門ルート」~," 川田技法, Vol.17, 1998.

Die Brück' am Tay

どうも,橋梁趣味者のまるさです.

この記事はまるさのぼっちアドベントカレンダー3日目の記事です.


今回からは,橋の歴史を絡めて大型橋の特集を4回にわけて書いていきます.

長大橋のなかでもとりわけ大きな橋にはどのような苦労が隠れているのかなんてことをまとめていきます.


今回は橋の歴史についてです.







長大橋の勃興と試行錯誤

1781年に開通したIron Bridgeに代表されるような鉄を使用した橋梁の建築が,イギリスの産業革命の頃から始まったようです.


f:id:maruuusa83:20171124230620j:plain:w450
Iron Bridge by Roger CC-BY 2.0


Iron Bridgeは鋳鉄で作られているようです.そもそも鋼鉄の大量生産法は19世紀まで確立されていなかったのかあとか考えると,すげえな・・・と(語彙力)

鉄鉱石や石炭の運搬に使っていたよう*1で,耐荷重やら径間やら船舶往来やらも考えると,当時かなり挑戦的でアツい橋だったんだろうなあという想像・・・いいね・・・


それから100年後の1878年,イギリスに当時世界最長の橋であるTay Bridgeが完成します.

3kmを超える長大橋ですので,これもまたかなりの挑戦だったことが想像されます.


f:id:maruuusa83:20171124235401j:plain:w450
Tay Bridge


鋼鉄の最初の大量生産手法であるベッセマー法の特許が1855年ごろ*2のはずなのですが,鋳鉄と錬鉄で構成された橋であるようです.

この鋳鉄と錬鉄の手法は当時よく知られた設計技術のようで,それが理由で採用されたということなのでしょうか(全然資料がみつからない).


このTay Bridgeは,完成直後に崩落してしまうことになります.

みなさん大好き失敗知識データベースによると, 設計時点での耐風性能の不足によって発生した事故である*3ということになっています.

加えて鉄の質も悪かったということで,この事故から耐風性能や鉄の品質等々がより重視されることになったようです.







最強の橋:Forth Rail Bridge

Forth Rail BridgeはイギリスのForth湾に今もかかる長大橋です.


f:id:maruuusa83:20171125001437j:plain:w450
Forth Rail Bridge by Andrew Bell CC-BY-SA 3.0


新しい素材であるところの鋼を用いた世界初の長大橋となりました.

この11年前のTay Bridgeの崩落を受け,猛烈に強靭な設計を行うことで「鋼の恐竜」などと言われるほどデカい橋となりました.


130年たっても現役の橋,すごすぎるよなあ・・・(メンテ大変らしいけど)

フォース鉄道橋カンチレバートラスという形式をとっているのですが,これも面白いんですよね・・・







長大橋って大変なんだなあ

より長いスパンが要求されるような橋においては,フォース鉄道橋のようなゴツくして力で殴るというような方針をとることができなくなります.

このために,この後から吊橋や斜張橋など様々な形式の長大橋が出現してくることになります.


大型橋特集では,のこりの3記事で吊橋・斜張橋・アーチ橋の形式ごとにどんな取り組みや背景があるのかという話をまとめようと思います.

うーん,単に読み漁っただけの知識をきちんとまとめる作業,とってもいいなあ.




というわけで

今回はこの辺で ノ


まるさ

*1:並川宏彦, "世界遺産 アイアンブリッジ峡谷," 桃山学院大学総合研究所紀要, 第30巻, 第1号, 2004

*2:特許の原文がみつけられなかった・・・

*3:"設計ミス等による鉄道橋の崩壊で75人が死亡," 失敗知識データベース, http://www.shippai.org/fkd/cf/CA0000413.html
